Praktijktip voor gebruikers van Comet/Diamond multiband verticale rondstralers:

Sinds jaar en dag zijn bij radioamateurs over de hele wereld de bekende “witte stokken” in gebruik. Deze multiband VHF- en UHF antennes zijn in verschillende configuraties te verkrijgen, waarbij de lengte afhankelijk is van de gewenste versterking. Al deze antennes zijn echter in principe op dezelfde manier mechanisch opgebouwd, en bestaan uit de volgende onderdelen:

  • Een holle glasfiber buis met daarin de straler elementen.
  • Een “basisdeel” waarin de connector is geïntegreerd.
  • Een mast montagepijp waarin het basisdeel wordt vastgezet.
  • Bevestigingsbeugels voor mastmontage.

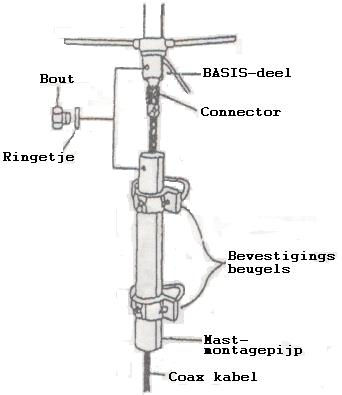

comet_schema
Overzicht

De basis van de antenne is een aluminium gietstuk, waarin de “ground”-elementen worden geschroefd. Dit basisdeel schuift in de mastmontage buis, en wordt daarin vastgezet door middel van één schroef met een lengte van ca. 8 mm (zie figuur hiernaast). Het basisdeel valt ca. 25 mm in de buis, en het boutje zit ca. 5 tot 10 mm vanaf de top van de buis. Op zich lijkt dit een solide constructie, echter door de eigenschappen van het toegepaste materiaal werkt het boutje zich na verloop van tijd los onder invloed van trillingen en bewegingen die ontstaan door de wind. Als het boutje losgedraaid is, staat de gehele antenne los in de buis en wordt nog slechts tegengehouden door de antennekabel in de connector.

Het loslopen van de bout is een proces wat maanden duurt, waarbij het aluminium van de mast montagepijp langzaam uitslijt tot een ovaal gat. Doordat de eloxeerlaag hierbij aangetast wordt zal het materiaal op die plaats gaan corroderen en wordt daardoor extra zwak. De foto hieronder geeft een praktijkvoorbeeld. Deze antenne is gelukkig op tijd naar beneden gehaald, en kon worden gerenoveerd door een nieuw gat in de mast montagepijp te boren en een vleugelbout toe te passen volgens onderstaande oplossing.

comet_detail
Uitgesleten bevestigingsgat in de mast montage pijp.

De oplossing:

Als het boutje bij het plaatsen van de antenne vervangen wordt door een vleugelbout (lengte ca. 8mm) met de juiste schroefdraad, en deze met een wurgbandje (ook wel bekend als een “tyre-wrap”) wordt geborgd, dan zal het effect in veel mindere mate optreden. In elk geval zal het boutje er nooit uit kunnen vallen. Gebruik voor de vleugelbout een RVS type, en voor het wurgbandje een (zwarte) UV-bestendige soort.



DIAMOND V2000 drie-band antenne modificatie

Voor het verbeteren van prestaties op de 6m band kwamen we een interessante modificatie van EA4EOZ tegen.

This kind of antenna has grown in popularity over the last years because it gives you a decent performance and triband capabilities. But its 50 MHz design is far from optimal. Here you can learn how to improve its 50 MHz performance in a very easy way.

The physics behind the V2000 is very simple. A 5/8 antenna on 144 MHz is almost a slightly loaded quarter wave on 50 MHz. So it is not very difficult to modify the matching network to use the lower 5/8 144 MHz element as a 1/4 wave element for 50 MHz. It’s very easy to do. But a quarter wave vertical antenna antenna needs an earth plane to work properly. The V2000 antenna uses a quarter wave radial as a counterpoise for 50 MHz. This is the way its uses to get it working at the three band simultaneously.

There are many antennas working with this principle on the market. Some of them are: Moonraker SQBM-1000, Watson W2000, Comet CX-725 or GP-15 and Diamond V2000. This modification have been performed on a generic V2000, but surely it can be done on all the others as well.

1

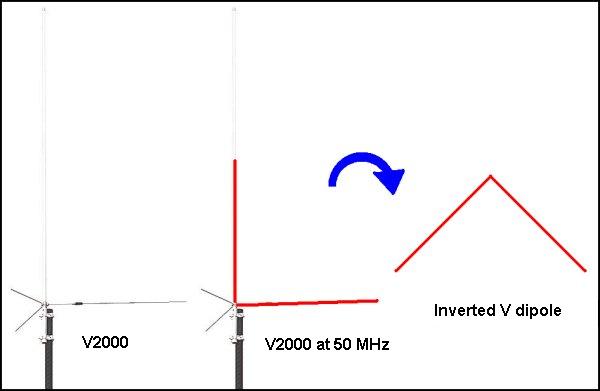

The V2000 and similar antennas have a tuned radial for 50 MHz. Because only the first 144MHz 5/8 element works at 50 MHz, the antenna is not more than a rotated V dipole in this band, a rotated dipole in a way one of its arms is vertical.

Je kunt de volledige modificatie hier bekijken.
