FT-897 uitbreiden frequentiebereik

  • Maak de 8 schroefjes los aan de bovenkant van de transceiver. Verwijder de bovenkant voorzichtig.
  • Aan de linkerachterzijde van de transceiver zit een 2 pin luidspreker connector. Maak deze voorzichtig los. Daarna kun je de grotere 6 pin connector losmaken aan de rechterkant van de transceiver.

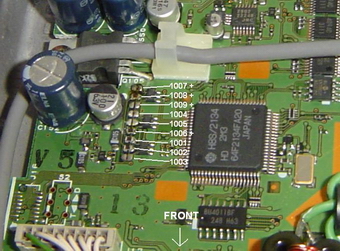

  • Zoek de 9 jumpers op (aangegeven op de afbeelding hieronder). Er zijn 2 modificaties mogelijk:
    1. Voor 144/430 MHz uitbreiding voor TX verwijder je de jumper 1002 en laat je de andere jumpers zitten.
    2. Voor de volledige uitbreiding moet je jumpers plaatsen bij 1007, 1008 en 1009 en verwijder je de jumpers bij 1001, 1002, 1003, 1004 en 1005. De jumper van 1006 laat je zitten.

Let op: de jumpers zijn vreemd genummerd.

b

Zo zien de jumpers er uit bij de volledige uitbreiding:

—-ACHTERKANT——
1007 – Jumper
1008 – Jumper
1009 – Jumper
1004 – Open
1005 – Open
1006 – Jumper
1001 – Open
1002 – Open
1003 – Open
—-VOORKANT—–

  • Sluit de 2 connectoren weer aan en plaats de bovenkant terug.
  • De transceiver uit laten staan, houdt vervolgens op [F] en [V/M] ingedrukt terwijl je de transceiver inschakelt. De modificatie is nu voltooid.
  • De transceiver is nu helemaal gereset naar fabrieksinstellingen, maar kan nu wel uitzenden op  1.8-56 MHz, 137-164 MHz en 420-470 MHz. Je kunt nu zelf de menu’s en geheugenkanalen opnieuw instellen.
